產品簡介
ZSG/ZKS礦用振動篩運動軌跡為直線，是一種通用篩分設備，可廣泛應用于礦山、煤炭、冶金、化工、建材、耐火材料等行業對各種粒度物料進行篩分作業。具有結構簡單、重量輕、備件少、安裝維修方便、噪聲低、處理能力大、篩分效率高等優點。該系列篩機分為振動電機型和激振器型，有單層和雙層;篩箱有敞開型和封閉型;篩網分為鋼絲編織篩網、焊接篩網、條縫篩板、梳齒篩板和其他特殊材料篩板。
適用行業
主要用于冶金、礦山、煤炭、建材、電力、化工、耐火材料等行業。
適用物料
適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

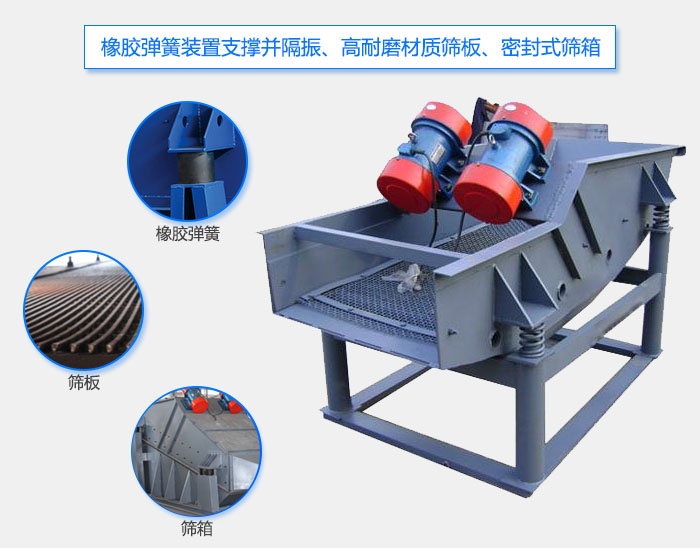

產品結構 ZSG/ZKS礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。

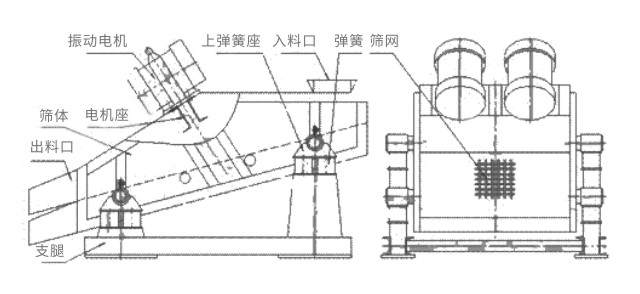

ZSG/ZKS礦用振動篩結構簡圖
工作原理
ZSG/ZKS礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩面，并帶動篩箱和篩面作縱向前后振動，篩面上的物料被向前拋起，落下時小于篩孔的物料則透過篩面落到下層，大于篩孔的物料則沿篩面下滑至篩上物出料口，從而完成篩分作業。
產品特點
1、動力裝置：動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要;
2、篩面形式多樣：篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求;
3、能耗少、效率高：結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高;
4、體積小：相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置;
5、模塊化設計：篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要;
6、操作維修簡便：安裝與調試方便，運行穩定可靠、操作維修簡便。

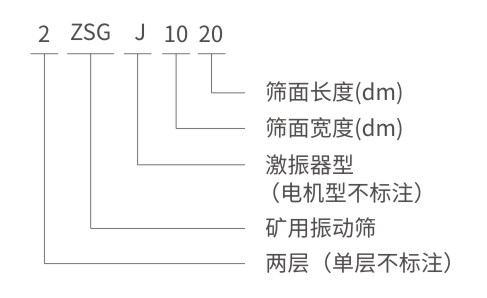

型號說明
技術參數
ZSG/ZKS礦用振動篩安裝簡圖
ZSG/ZKS礦用振動篩技術參數表
| 型號 | 篩面
面積
（m2） | 篩面
孔徑
（mm） | 給料
粒度 （mm） | 處理量
（t/h） | 雙振幅
（mm） | 振頻
（Hz） | 電機
功率
（kW） | 激振力（kN） | 單支點
*大動負荷
（N） | 重量
（kg） |
| 敞開型 | 封閉型 |
| ZSG0818 | 1. 44 | 0. 5-50 | ≤150 | 8-100 | 6-8 | 16 | 1. 1X2 | 16X2 | ± 1300 | 1710 | 1960 |
| 2ZSG0818 | 1710 | 1960 |
| ZSG1020 | 2. 0 | 10-180 | 1. 5X2 | 20X2 | ± 1900 | 2310 | 2830 |
| 2ZSG1020 | 2580 | 3170 |
| ZSG1030 | 3. 0 | 15-250 | 3. 0X2 | 30X2 | ± 2850 | 2770 | 3350 |
| 2ZSG1030 | 3220 | 3870 |
| ZSG1224 | 2. 88 | 12-200 | 2. 2X2 | 30X2 | ± 2620 | 2280 | 3120 |
| 2ZSG1224 | 2960 | 3640 |
| ZSG1530 | 4. 5 | 0. 5-80 | ≤250 | 20-350 | 3. 7X2 | 50X2 | ±4010 | 3850 | 4510 |
| 2ZSG1530 | 4650 | 5230 |
| ZSG1540 | 6. 0 | 25-400 | 5. 5X2 | 75X2 | ± 5850 | 5030 | 5670 |
| 2ZSG1540 | 5800 | 6630 |
| GZSG1530 | 4. 5 | 0. 5-60 | ≤350 | 20-300 | 6-10 | 12 | 4X2 | 100 | ± 3300 | 4700 | 5140 |
| 2ZSGJ1530 | 5720 | 6170 |
| ZSGJ1540 | 6. 0 | 25-350 | 4X2 | 100 | ± 5850 | 5880 | 6460 |
| 2ZSGJ1540 | 6600 | 7080 |
| ZSGJ1550 | 7.5 | 30-400 | 5. 5X2 | 160 | ± 8000 | 6800 | 7280 |
| 2ZSGJ1550 | 7620 | 8130 |
| ZSGJ1836 | 6.4 | 30-450 | 5. 5X2 | 160 | ± 11250 | 6730 | 7260 |
| 2ZSGJ1836 | 7400 | 7880 |
| ZSGJ1842 | 7.5 | 35-500 | 7. 5X2 | 180 | ±12500 | 7640 | 8120 |
| 2ZSGJ1842 | 8240 | 8750 |
ZSG/ZKS礦用振動篩安裝尺寸表
| 篩機型號 | L | LI | L2 | L3 | B | B1 | B2 | B3 | H | HI | H2 | H3 | H4 |
| ZSG0818 | 1800 | 1100 | 400 | 500 | 800 | 1150 | 1360 | 920 | 1350 | 1062 | 650 | 350 | / |
| 2ZSG0818 | 1800 | 1100 | 400 | 500 | 800 | 1150 | 1360 | 920 | 1430 | 1140 | 700 | 320 | 500 |
| ZSG1020 | 2000 | 1300 | 400 | 800 | 1000 | 1350 | 1630 | 1120 | 1605 | 1335 | 840 | 520 |
|
| 2ZSG1020 | 2000 | 1300 | 400 | 800 | 1000 | 1350 | 1630 | 1120 | 1722 | 1440 | 870 | 500 | 700 |
| ZSG1030 | 3000 | 1980 | 650 | 1000 | 1000 | 1350 | 1630 | 1120 | 2000 | 1720 | 950 | 570 |
|
| 2ZSG1030 | 3000 | 1980 | 650 | 1000 | 1000 | 1350 | 1630 | 1120 | 2220 | 1924 | 1120 | 530 | 750 |
| ZSG1224 | 2400 | 1600 | 450 | 800 | 1200 | 1550 | 1820 | 1320 | 1830 | 1610 | 970 | 600 |
|
| 2ZSG1224 | 2400 | 1600 | 450 | 800 | 1200 | 1550 | 1820 | 1320 | 2010 | 1765 | 1130 | 550 | 780 |
| ZSG1530 | 3000 | 1980 | 650 | 1000 | 1500 | 1860 | 2140 | 1640 | 2000 | 1720 | 950 | 620 |
|
| 2ZSG1530 | 3000 | 1980 | 650 | 1000 | 1500 | 1860 | 2140 | 1640 | 2220 | 1924 | 1120 | 580 | 850 |
| ZSG1540 | 4000 | 2800 | 800 | 1200 | 1500 | 1860 | 2140 | 1640 | 2300 | 2020 | 1000 | 620 |
|
| 2ZSG1540 | 4000 | 2800 | 800 | 1200 | 1500 | 1860 | 2140 | 1640 | 2700 | 2300 | 1200 | 580 | 850 |
| ZSGJ1530 | 3000 | 1770 | 530 | 1100 | 1500 | 1910 | 2160 | 1300 | 2000 | 1720 | 950 | 600 |
|
| 2ZSGJ1530 | 3000 | 1770 | 530 | 1100 | 1500 | 1910 | 2160 | 1500 | 2220 | 1924 | 1120 | 440 | 730 |
| ZSGJ1540 | 4000 | 2945 | 580 | 1200 | 1500 | 1910 | 2160 | 1300 | 2300 | 2020 | 1000 | 640 |
|
| 2ZSGJ1540 | 4000 | 2220 | 900 | 1200 | 1500 | 1910 | 2160 | 1500 | 2700 | 2300 | 1200 | 600 | 850 |
| ZSGJ1550 | 5000 | 3925 | 600 | 1200 | 1500 | 1910 | 2160 | 1300 | 2703 | 2370 | 1140 | 615 |
|
| 2ZSGJ1550 | 5000 | 3220 | 900 | 1200 | 1500 | 1910 | 2160 | 1500 | 2940 | 2610 | 1290 | 645 | 870 |
| ZSGJ1836 | 3600 | 2450 | 700 | 1100 | 1800 | 2220 | 2470 | 1600 | 2260 | 1920 | 1000 | 640 |
|
| 2ZSGJ1836 | 3600 | 2450 | 700 | 1100 | 1800 | 2220 | 2470 | 1600 | 2660 | 2200 | 1200 | 600 | 850 |
| ZSGJ1842 | 4200 | 3000 | 750 | 1200 | 1800 | 2220 | 2470 | 1600 | 2410 | 2080 | 1140 | 615 |
|
| 2ZSGJ1842 | 4200 | 3000 | 750 | 1200 | 1800 | 2220 | 2470 | 1600 | 2810 | 2360 | 1290 | 645 | 870 |
ZSG/ZKS礦用振動篩選型提示:
1、ZSG/ZKS礦用振動篩，有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求。
2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
