鱗板輸送機簡介:
鱗板輸送機是一種通用型固定式輸送設備,以循環運行的鏈條或滾輪作為牽引構件,采用鋼板作運載槽體,可用于大量散狀物料及單件重物的輸送,其牽引力大,槽板剛性好,耐沖擊,適宜輸送灼熱的、粒度較大的、磨琢性強的、較重的鑄鍛件等大塊物料或成件物品,可水平或傾斜輸送各種散狀物料和成件物品,也可用于流水生產線中運送成件物品。并且還可以輸送600℃左右的高溫物料。鱗板輸送機已廣泛應用于化工、機械、冶金、煤炭、礦山、電力、鑄造、汽車制造、水泥、垃圾處理等行業。鱗板輸送機具有結構緊湊,運行平穩,故障率低,承載能力大,速度選擇范圍廣等特點。鱗板輸送機為連續輸送設備,安裝形式為固定式較多,鱗板輸送機結構組成:由頭輪裝置、鏈板組合裝置、尾輪張緊裝置、機架和驅動裝置組成。工作原理為:頭部鏈輪經驅動后,鏈板組合裝置中的牽引鏈與鏈輪相嚙合,帶動整個鱗板沿輸送機的縱向中心線運動,而滾輪則沿著固定在機架上的軌道行走,從而完成輸送工作。
鱗板式輸送機(鱗板輸送機)是以閉合的、循環運行的鏈條為牽引構件,用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的輸送設備。牽引構件與承載構件組成鏈板組合裝置;牽引鏈條可以通過鏈條附件與承載構件相連,也可以與承載構件直接相連。承載構件自身承載,并通過滾輪或固定在支架上的托輥來支承。鱗板輸送機對物料粒度、塊狀、工作環境無特殊要求,運送單個物料(件)的重量可達70-120kg,輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機有輕型、中型、重型之分。
鱗板輸送機特點:
適應范圍廣:除了黏度特別大的物料以外,一般固態物料或成件物品均可輸送。適宜輸送灼熱的、粒度較大的、磨琢性強的、較重的鑄鍛件等大塊物料或成件物品,可水平或傾斜輸送各種散狀物料和成件物品,也可用于流水生產線中運送成件物品。并且還可以輸送600℃左右的高溫物料。廣泛應用于化工、機械、冶金、煤炭、礦山、電力、鑄造、汽車制造、水泥、垃圾處理等行業。
輸送量大;牽引鏈的強度高,可用作長距離輸送作業。輸送過程中可進行分類、干燥、冷卻或裝配等工藝加工作業。運行平穩可靠,故障率低,使用壽命長,安裝維修簡單,承載能力大,速度選擇范圍廣。
鱗板式輸送機(鱗板輸送機)有下列缺點:
1.由于鱗板式輸送機的所有部件均用金屬材料制成,而且其索引鏈和底板自重大,故材料消耗多,且空載功率大。
2.潤滑和維修不便,底板和牽引鏈的磨損快,且噪聲較大。
3.結構較復雜,且自重大,因而造價高。
河南威泰克公司可根據客戶的輸送量、鑄件單重等其他技術要求提供合適的設備選型及鱗板輸送機的定制。
鱗板輸送機的主要構造:
鱗板輸送機一般由以下構件組成:機架、頭尾輪、鱗板、輸送鏈條、托輪、驅動裝置、張緊裝置。

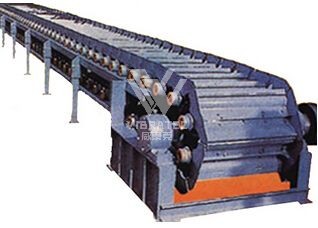

鱗板輸送機外形結構示意圖:
