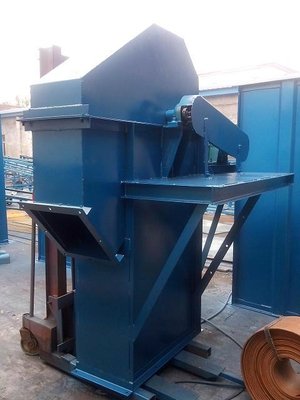

TD斗式提升機

產品簡介TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度達到40m,其特點為:結構簡 單,運行平穩,挖取式裝料,離心重力式卸料,物料溫度不超過60℃。TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速

在線咨詢全國熱線
0373-5086166
產品簡介
TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度達到40m,其特點為:結構簡 單,運行平穩,挖取式裝料,離心重力式卸料,物料溫度不超過60℃。
TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。
適用行業
適用于煤炭、礦山、冶金等行業。

適用物料

TD型斗式提升機適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
產品結構
 斗式提升機由提升機上、下鏈輪,皮帶,挖斗,絲桿,進出料口,箱體,電機減速機等組成。
TD斗式提升機產品結構

產品特點

1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置,在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣。這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
3、運行可靠。先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升度高,提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

型號說明

TD斗式提升機型號說明
技術參數
TD系列斗式提升機主要技術參數
型號TD100TD160TD250TD315
料斗型式QHQHZdSdQHZdSdQHZdSd
輸送能力(m3/h )47.691616272036385928504267
料斗容量(L)0. 150. 30. 50. 91. 21. 91. 22.23. 04. 62. 03. 63. 85.8
斗距200280350360450400500
料斗運行速度(m/s)1.41.41.61.6
滾筒轉數(r/min)67676161
型號TD400TD500TD630
料斗型式QHZdSdQHZdSdQHZdSd
輸送能力(m3/h)4076681106311696154
142148238
料斗容量(1)3.15. 65. 99. 44. 89. 09. 315
1414. 623. 5
斗距480560500630710
料斗運行速度(m/s)1. 81.82. 0
滾筒轉數(r/min)555548

安裝尺寸

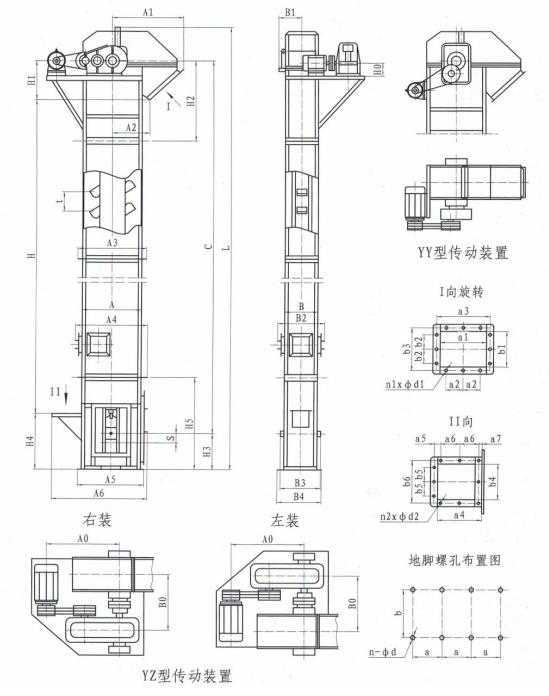

TD系列斗式提升機外形簡圖
TD系列斗式提升機外形簡圖安裝尺寸

TD系列斗式提升機主要安裝尺寸
型號LHH1H2H3H4H5AA1A2A3A4A5A6
TD100C+110082052097060090012106306924387768057761050
TD160C+1363C-93063011857001000155085098554898210219961235
TD250C+1535C-1250750132080013201800112011757131152130212661600
TD315C+1640C-1245795132085013201800112012007631254140012661700
TD400C+1790C-1500850150095016002000140013508241548158015581980
TD500C+1865C-17001000165590016002300140014108851570163016102200
TD630C+2045C-1730120017501060188525001690159010451850191018902500

型號b1b2b3n1-Φd1a4a5a6a7b4b5b6n2-Φd2
TD1002249528012-Φ1228080100192201002509-Φ10
TD16031515038112-Φ1226043110262601103069-Φ12
TD25045020052612-Φ1235558150453201553709-Φ12
TD31556023063812-Φ1240080160384001604609-Φ2
TD40067029575812-Φ14450100175404502155109-Φ14
TD50078030080012-Φ1850065210405002205509-Φ14
TD630900280100014-Φ18560851603063016070012-Φ14

型號BB1B2B3B4Stabn-Φda1a2a3
TD1002502203703303702002002003108-Φ8334120390
TD160315295461475461250350/2802504008-Φ18365150431
TD250450394596610596250450/3603005388-Φ18500200676
TD315570440706710706250500/40030064818-Φ18560230638
TD400670535828835828250560/4804007688-Φ22670295758
TD5007706059801000980250625/5004009008-Φ22700355880
TD630890660111011101110315710380102010-Φ30700300800

TD型斗式提升機YZ驅動裝置配套及尺寸
型號TD100TD160TD250TD315
C1C2C1C2C3C4C1C2C3C4C1C2C3
功率1. 52. 2345. 57. 55. 57. 511151.51115
減速器ZQ25ZQ35ZQ40ZQ40ZQ50ZQ40ZQ50
A06208689188999248289251050
B0505674729819839918938
H0165290340340410335405

型號TD400TD500TD315
C1C2C3C4C1C2C3C4C1C2C3
功率111518. 5221518. 52230223037
減速器ZQ50ZQ65ZQ50ZQ65ZQ65ZQ65ZQ65
A01045115611061253125311061206
B01042114911201224122413181318
H0405445445445450450
